Rotor de gàbia d'esquirol

Rotor de gàbia d'esquirol

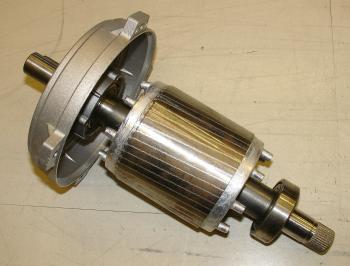

Un rotor de gàbia d'esquirol és la part giratòria del motor d'inducció de gàbia d'esquirol comú. El motor de gàbia d'esquirol és un tipus de motor de corrent altern.

Aquest tipus de rotor consisteix en un cilindre de laminacions d'acer, amb conductors d'alumini o coure incrustats en la seva superfície. En funcionament, el debanat de l'estator no giratori està connectat a una font de potència de corrent altern; el corrent altern en el estator produeix un camp magnètic rotatiu. El debanat del rotor té un corrent induït pel camp de l'estator, i produeix el seu propi camp magnètic. La interacció de les dues fonts de camp magnètic produeix torque en el rotor.

Ajustant la forma de les barres en el rotor, es poden canviar les característiques de parell de velocitat del motor, per minimitzar el corrent d'arrencada o maximitzar el parell de baixa velocitat, per exemple.

Els motors d'inducció de gàbia d'esquirol són molt freqüents en la indústria, en mides des de menys d'un quilowatt fins a desenes de megawatts. Aquests motors de corrent altern són simples, robustos i d'arrencada automàtic, i mantenen una velocitat raonablement constant des de la càrrega lleugera fins a la càrrega completa, establerta per la freqüència de la font d'alimentació i la quantitat de pols del debanat de l'estator.

Operació del rotor de gàbia d'esquirol

Un motor d'inducció es comporta com un transformador: la gàbia forma la bobina secundària en curtcircuit. Sota la influència del camp giratori magnètic altern generat per les bobines de l'estator, els corrents d'inducció començaran a córrer en els debanats secundaris. A causa de la força de Lorentz que s'integra entre el camp magnètic i la gàbia de transport de corrent, el rotor començarà a girar.

No obstant això, la velocitat de rotació del rotor serà lleugerament menor que la velocitat de rotació del camp giratori magnètic generat per les bobines de l'estator. Si el rotor fora a funcionar sincrònicament amb el camp de l'estator, no hi hauria diferència de flux ni generació d'energia i, en conseqüència, no existiria força. És per això que les màquines amb un rotor de gàbia es diuen màquines asíncrones o màquines d'inducció.

Una característica del rotor de gàbia d'esquirol és el parell d'arrencada o arrencada baix en combinació amb el corrent d'arrencada relativament gran (aproximadament de 5 a 7 vegades el corrent nominal). En el transcurs del temps, per tant, s'han ideat diverses construccions alternatives per millorar el comportament d'aproximació de l'ancoratge de la gàbia.

Rotor de resistència

En produir la gàbia del rotor d'un material amb una resistència específica més alta (per exemple, llautó en lloc de coure), la resistència del rotor augmentarà. Com a resultat d'aquest augment, el parell d'arrencada del motor elèctric augmentarà i els corrents d'arrencada disminuiran.

El desavantatge és que durant el funcionament normal les pèrdues de coure al motor són molt més altes que en el motor de caixa normal (baixa eficiència). Aquest tipus de rotor s'usa principalment per a motors que no estan contínuament en operació però que requereixen un alt parell d'arrencada.
